Chaque étage ajouté à un immeuble relié au réseau d’eau municipal augmente la pression statique d’environ 0,43 psi par pied d’élévation. À 20 étages, une robinetterie située au rez-de-chaussée peut subir une pression supplémentaire générée par l’immeuble atteignant 60 psi ou plus, en sus de la pression du réseau urbain — dépassant fréquemment la valeur maximale de 80 psi (550 kPa) fixée par la plupart des codes sanitaires pour chaque robinetterie individuelle. Le résultat est l’année la plus difficile pour le service d’entretien : flexibles éclatés, cartouches qui fuient, électrovannes défectueuses, et débits si élevés qu’ils rendent les aérateurs inefficaces et perturbent le fonctionnement des robinets sans contact.
Une vanne réductrice de pression (PRV) est l’outil standard, reconnu par les normes, permettant de ramener les pressions secondaires dans la plage opérationnelle de 40 à 60 psi, pour laquelle sont réellement conçus les robinets, les chauffe-eau et les robinets à capteur. Cet article traite des cas où leur installation est nécessaire, de la méthode de dimensionnement correcte et des spécifications à retenir pour les tours à usage mixte — l’environnement de plomberie commerciale le plus dense et le plus variable en termes de pression.

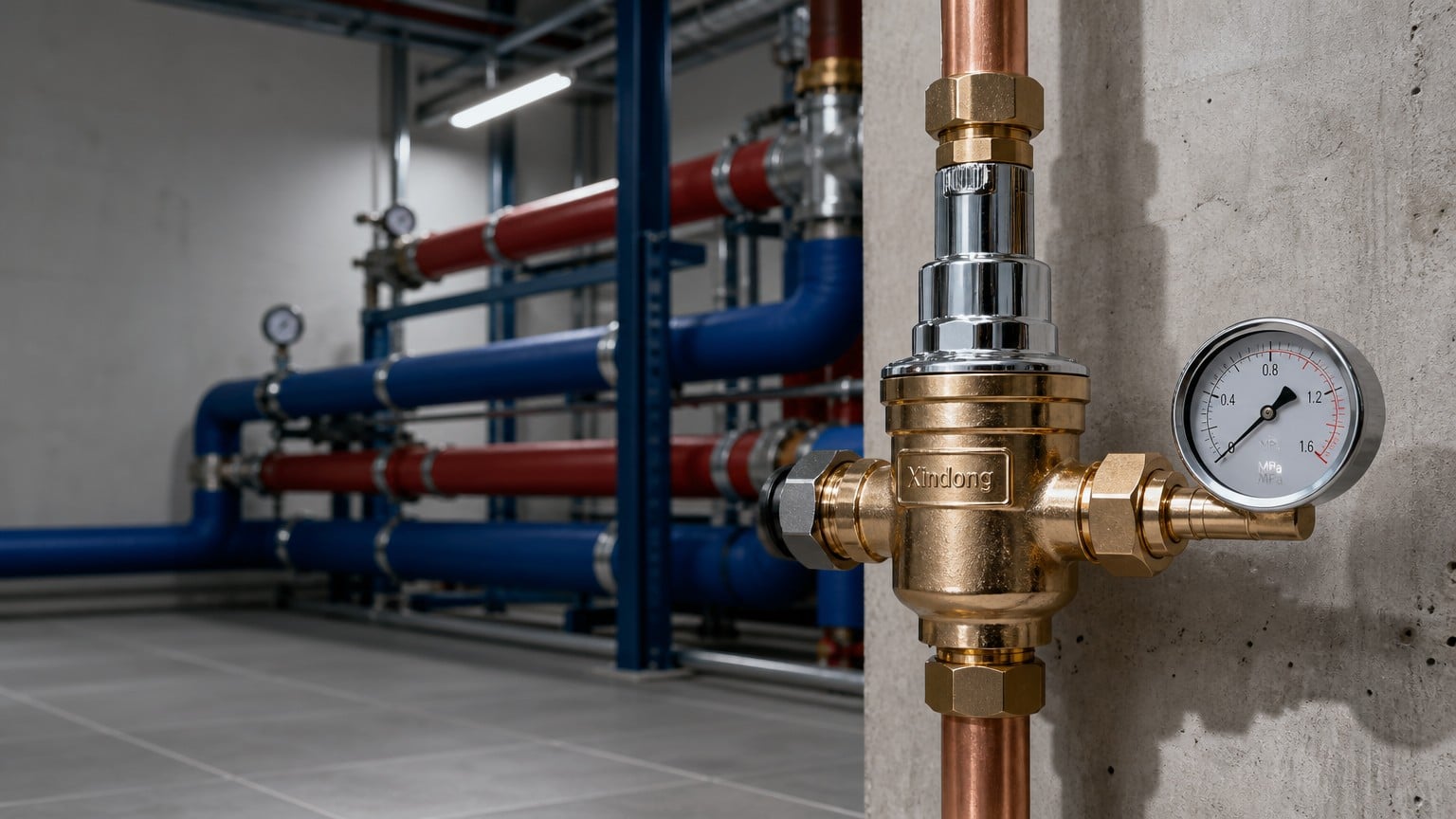

Une PRV à action directe classique utilise un diaphragme chargé par ressort. La pression aval (en sortie) agit sur le diaphragme ; lorsqu’elle dépasse la valeur préréglée de la ressort, le diaphragme ferme le siège principal de la vanne, limitant ainsi le débit jusqu’à ce que la pression en sortie revienne à la valeur préréglée. Les conceptions à siège équilibré annulent les effets de la pression amont, assurant une pression en sortie plus stable sur une large plage de pression d’alimentation — c’est cette caractéristique qu’il faut rechercher lorsque la pression du réseau varie fortement selon les heures de la journée.
Caractéristiques opérationnelles clés à noter sur une fiche technique :
• Pression maximale d'entrée — la pression que le corps de la vanne et son siège doivent supporter lorsque l’alimentation est à son pire niveau.
• Plage de réglage en sortie — généralement de 25 à 75 psi ; vous devez choisir une plage qui englobe votre objectif de conception, et non une plage dont la limite coïncide exactement avec cet objectif.
• CV (coefficient de débit) — le débit d’eau en gallons par minute qui traverse la vanne pour une chute de pression de 1 psi. C’est ce chiffre qui détermine le dimensionnement.
Dimensionnement : débit en premier lieu, pression en second lieu
L’erreur de dimensionnement la plus fréquente consiste à sélectionner une vanne réductrice de pression (PRV) en fonction du diamètre de la canalisation. Une vanne d’un pouce n’est pas, dans aucun sens significatif, une « vanne d’un pouce » — c’est une vanne possédant une valeur Cv donnée. Si la vanne est sous-dimensionnée, elle ne fournit pas suffisamment d’eau au bâtiment lors des pics de demande ; si elle est surdimensionnée, elle oscille et vibre à faible débit, car son clapet reste presque fermé, ce qui accélère l’usure du siège et génère des plaintes liées au bruit dans les appartements mêmes que vous cherchez à protéger.
Procédure de dimensionnement pour chaque zone de pression :
1.Déterminer le débit de conception pour la zone utiliser la méthode des unités de débit du bâtiment (courbe de Hunter) ou le calcul d’appoint maximal prévu par l’ingénieur — pas la courbe de la pompe ni la dimension de l’alimentation. Pour les tours à usage mixte, calculer séparément les ailes hôtelière, tertiaire et résidentielle ; elles atteignent leur pointe à des heures différentes et ne devraient que rarement partager une même zone.
2. Définir les pressions d’entrée et de sortie. Entrée = pression maximale anticipée dans la rue ou la colonne montante (dimensionner pour le cas le plus défavorable). Sortie = pression cible, généralement de 50 à 60 psi pour les robinets standards, parfois 40 psi pour les robinets à détecteur et les chauffe-eau.
3. Calculer le Cv requis : `Cv = Q / √ΔP` , où `ΔP` correspond à la chute de pression disponible (pression d’entrée moins pression de sortie, moins les pertes dues au filtre, au compteur et aux canalisations). Choisir un robinet dont le Cv indiqué dans la fiche technique, à la pression de sortie souhaitée, est égal ou supérieur au Cv requis — puis vérifier que le débit du robinet à ce réglage reste stable (les fabricants publient des courbes de débit minimal stable ; éviter tout fonctionnement en dessous de ces valeurs).
4. Vérifier les effets secondaires : dilatation thermique (un réservoir de dilatation est presque toujours requis en aval d’une vanne réductrice de pression lorsqu’un chauffe-eau est présent dans la zone), coup de bélier et augmentation de pression due à un siège défectueux.
Pour une installation en eau potable dans une tour, spécifier :
• Corps en laiton ou en bronze sans plomb — laiton résistant à la désincification (DZR) pour les eaux agressives, plaquage chrome ou nickel lorsque la vanne est visible.
• Siège et membrane remplaçables — la vanne sera entretenue sur site ; une conception réparable évite de couper la colonne montante.
•Filtre intégré ou filtre en amont — les débris constituent la principale cause d’usure prématurée du siège dans les nouvelles tours.
• Couvercle de réglage verrouillable — empêche les plombiers des résidents de « modifier » le réglage.
• CERTIFICATIONS — homologation WRAS pour contact avec l’eau potable, et conformité aux normes ASSE 1000 / CSA B356 là où le projet les exige.
Pour les tours à plusieurs zones, de nombreux ingénieurs installent une vanne réductrice de pression (PRV) principale à l’entrée des services du bâtiment, ainsi que des PRV par groupe d’étages tous les 8 à 12 étages, plutôt que d’opter pour une seule vanne géante. Les vannes principales gèrent la demande totale ; les vannes de zone attribuent à chaque plage de pression sa propre consigne, ce qui est essentiel lorsque les salles de bains commerciales au rez-de-chaussée et les équipements résidentiels au 40ᵉ étage partagent une colonne montante, mais non une exigence de pression commune.
• Dimensionnement à partir du diamètre de la canalisation . Dimensionnez toujours à partir de la valeur Cv et du débit. Une vanne « d’une taille supérieure » à celle de la canalisation constitue un signal d’alarme, sauf si l’ingénieur peut justifier ce choix par un calcul de débit.
• Négligence du débit stable minimal . Dans les hôtels la nuit et les bureaux les week-ends, la demande chute presque à zéro ; la PRV doit maintenir sa consigne même à débit très faible, sans cliqueter.
• Omission de l’analyse de dilatation les réducteurs de pression (PRV) isolent le système aval de la pression du réseau ; sans protection contre la dilatation thermique, les chauffe-eaux à réservoir peuvent dépasser le point de consigne du PRV en quelques minutes seulement après le début d’un cycle de chauffage.
• Ne pas tenir compte de la perte de charge du filtre un filtre obstrué peut faire chuter la différence de pression (ΔP) disponible de 5 à 10 psi et priver discrètement les étages supérieurs d’eau.
Zhejiang Xindong Sanitary Ware Co., Ltd. (fondée en 1999 à Yuhuan, Zhejiang) fabrique des robinets en laiton, des mitigeurs et des systèmes de douche thermostatiques destinés à l’export vers plus de 700 installations clientes dans le monde entier. L’entreprise s’appuie sur plus de 65 brevets structurels, des gammes de produits certifiées WRAS et des essais réalisés en laboratoire interne. Nos ingénieurs accompagnent régulièrement des projets OEM et des appels d’offres avec des corps de robinets en laiton personnalisés, des finitions sur mesure et des conditionnements adaptés — de la phase de prototype à une production mensuelle dépassant 200 000 unités. Pour les ingénieurs projeteurs, cela signifie des programmes de robinets livrés entièrement testés, documentés et prêts à être intégrés aux diagrammes de pression.
Une vanne de régulation de pression (PRV) correctement dimensionnée fonctionne en silence, maintient la consigne dans une fourchette de ±2 à 3 psi sur toute la courbe de demande et n’entraîne jamais de pénurie de pression au dernier étage. Après la mise en service, vérifiez : la pression au niveau du robinet le plus éloigné pendant la pointe de demande, la stabilité de la vanne à débit minimal (écoutez tout bruit de claquement), et la hausse de la pression en aval lors des cycles de chauffe-eau. Si les trois critères sont remplis, la conception de votre zone est fiable.
