Programmes de contrôle des connexions croisées : choisir les bons dispositifs de prévention du reflux pour les réseaux municipaux et commerciaux

Chaque service public d’eau municipal en Amérique du Nord, au Royaume-Uni et dans l’UE fonctionne sous une crainte silencieuse mais absolue : qu’une seule connexion croisée non déclarée ne contamine l’approvisionnement public en eau. Et cela arrive — cela s’est déjà produit, que ce soit par aspiration inverse de pesticides dans des raccordements agricoles ou par infiltration de glycol provenant de systèmes CVC dans des bâtiments commerciaux — avec pour conséquences des crises sanitaires publiques, des réclamations en responsabilité civile chiffrées en plusieurs millions de dollars, et des gestionnaires de services appelés devant des élus pour expliquer ce qui a mal tourné.
Un programme bien conçu de contrôle des connexions croisées, fondé sur des dispositifs anti-retour correctement spécifiés, constitue la seule défense fiable. Voici comment choisir le bon matériel.

Comprendre la hiérarchie des risques

Tous les risques de retour ne sont pas équivalents. La plupart des juridictions classent les établissements selon le degré de risque qu’ils représentent pour l’alimentation publique en eau :
• Faible risque (catégorie de fluide 3, faible risque selon l’AWWA) : dégradation uniquement esthétique — eau décolorée, goût inhabituel, légère variation de température. Exemples : immeubles de bureaux, commerces dotés d’une installation sanitaire basique dans une cuisine d’appoint.
• Risque modéré (catégorie de fluide 4, risque modéré selon l’AWWA) : risque potentiel de malaise ou de maladie, mais sans danger mortel. Exemples : cuisines de restaurants, hôtels, laboratoires scientifiques scolaires, cabinets dentaires.
• Haut risque (catégorie de fluide 5, haut risque AWWA) : risque de maladie grave ou de décès. Exemples : hôpitaux, salles d’autopsie, usines de transformation chimique, blanchisseries commerciales, exploitations agricoles, systèmes d’extinction automatique à eau contenant des additifs antigel.
La classification du risque détermine directement le type d’ensemble de prévention du reflux exigé par la loi. Se tromper n’est pas seulement une infraction à la réglementation : c’est de la négligence.

Types d’ensembles de prévention du reflux

Clapet simple (SCV)

Le dispositif le plus simple : un clapet à ressort qui autorise l’écoulement dans un seul sens. Convient uniquement aux applications de catégorie de fluide 3, où les conséquences d’une défaillance sont esthétiques plutôt que sanitaires. Non vérifiable sur site ; sa vérification exige donc son retrait. Perte de charge très faible.

Ensemble de deux clapets (DCVA)

Deux clapets anti-retour agissant indépendamment en série, chacun étant capable de résister séparément à une pression inverse. Testables à l’aide de robinets de test dédiés situés entre les deux clapets et en aval. Les dispositifs de type DCVA constituent la norme minimale requise pour les risques liés à la catégorie de fluide 4 (restaurants, bâtiments commerciaux, hôtels) dans la plupart des cadres réglementaires. La perte de charge est approximativement le double de celle d’un seul clapet anti-retour — vérifiez la courbe de débit publiée par le fabricant à votre débit maximal prévu.

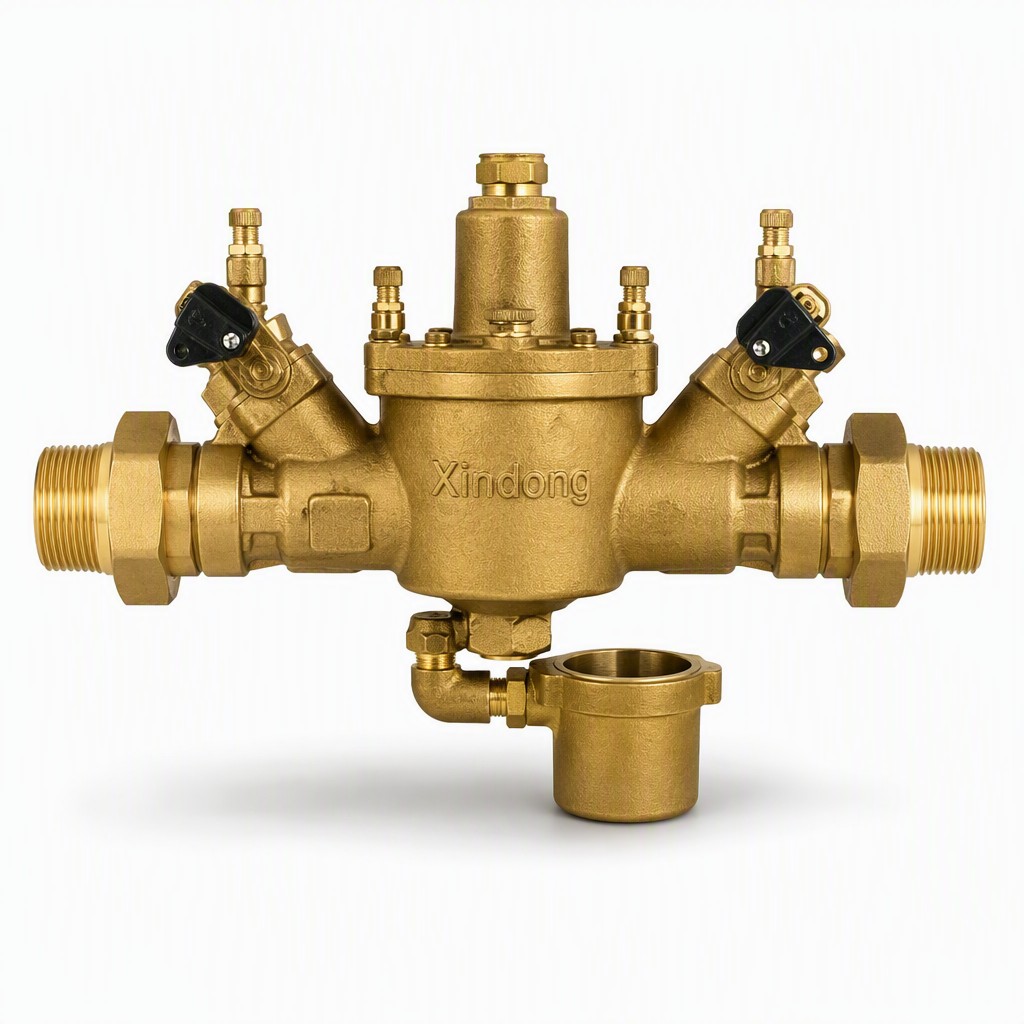

Clapet à zone de pression réduite (RPZ)

Le cheval de bataille de la protection contre les reflux à haut risque. Une vanne RPZ comporte deux clapets anti-retour séparés par une « zone » maintenue à une pression inférieure à celle du côté d’alimentation grâce à une soupape de décharge différentielle. Si l’un des deux clapets anti-retour tombe en panne, la soupape de décharge s’ouvre et évacue l’eau vers l’atmosphère — de façon visible et sans équivoque — plutôt que de permettre une connexion croisée. C’est l’assemblage requis pour les risques relevant de la catégorie de fluides 5. Les vannes RPZ doivent être installées avec un espace aérien visible au point d’évacuation de la soupape de décharge, et de nombreuses juridictions exigent que cette évacuation soit raccordée à une canalisation d’évacuation munie d’un entonnoir visible.
Les vannes RPZ entraînent la plus forte perte de charge parmi les trois types principaux — typiquement de 8 à 12 psi (0,55 à 0,83 bar) au débit nominal. Dans les réseaux municipaux à faible pression ou dans les immeubles de grande hauteur où la pression d’entrée est limite, cela peut nécessiter l’installation d’une pompe de surpression en aval. Vérifiez toujours la courbe de perte de charge publiée par le fabricant avant de spécifier.

Assemblage détecteur à pression réduite (RPDA)

Une vanne RPZ dotée d’une ligne de mesure de dérivation intégrée, utilisée principalement sur les raccordements d’installations d’arrosage anti-incendie, lorsque le fournisseur d’eau doit détecter une utilisation non autorisée de l’eau (par exemple, un branchement illégal sur la conduite principale d’arrosage à des fins d’irrigation), tout en assurant une protection complète contre les retours d’eau au niveau RPZ.

Sélection selon l’application : une matrice décisionnelle

Exigences d’installation souvent négligées

Les dispositifs anti-reflux comptent parmi les équipements de plomberie commerciale les plus fréquemment mal installés. Trois erreurs prédominent dans les défaillances sur site :
1. Espace insuffisant pour les essais un dispositif anti-reflux à réduction de pression (RPZ) ou un dispositif anti-reflux à chambre double (DCVA) sans une marge libre de 300 mm (12 pouces) sur chaque orifice de test est impossible à vérifier — et donc non conforme. L’appareil de test doit pouvoir s’y connecter physiquement, et l’opérateur doit avoir une vue directe du manomètre. Les installations murales dans des armoires techniques exiguës sont les plus problématiques.
2. Inondation de la vanne de sécurité l’installation d’un dispositif anti-reflux à réduction de pression (RPZ) dans une fosse, une chambre ou un emplacement en dessous du niveau du sol, où l’orifice de décharge risque d’être submergé lors d’un refoulement d’égout, constitue une installation défectueuse. La vanne de sécurité doit évacuer librement vers l’atmosphère. Si l’orifice de décharge se retrouve sous l’eau, une contre-pression peut désactiver le mécanisme de sécurité.
3. Blocage par dilatation thermique dans les systèmes bouclés équipés d’un dispositif anti-retour à l’entrée du service, la dilatation thermique provoquée par le chauffage de l’eau n’a nulle part où s’évacuer. La surpression résultante peut verrouiller les clapets anti-retour en position fermée ou endommager l’ensemble. Il faut toujours installer un réservoir de dilatation thermique ou une soupape de sécurité en aval d’un RPZ dans un système fermé.

Cycle de test et de documentation

Les ensembles anti-retour sont des dispositifs mécaniques comportant des joints, des ressorts et des sièges qui se dégradent avec le temps. Leur vérification annuelle par un technicien certifié en matière d’anti-retour est une obligation légale dans presque toutes les juridictions dotées d’une réglementation sur le contrôle des raccordements croisés. La procédure d’essai suit une séquence normalisée (intégrité du clapet anti-retour n° 1, intégrité du clapet anti-retour n° 2, point d’ouverture de la soupape de sécurité, étanchéité de la soupape de sécurité) et doit faire l’objet d’une documentation sur un formulaire officiel d’essai approuvé, à remettre à l’entreprise de distribution d’eau.
Les gestionnaires d’installations doivent tenir un registre numérique de chaque dispositif anti-retour présent sur les lieux, y compris la marque, le modèle, le numéro de série, la date d’installation, la date prévue pour le prochain essai et le dernier rapport d’essai. Les plateformes cloud de conformité offrent désormais des rappels automatiques d’essai et la soumission numérique des rapports, ce qui justifie largement le coût modeste de l’abonnement pour toute installation comptant plus de cinq dispositifs à gérer.

Ce qu’il faut rechercher chez un fournisseur d’ensembles anti-retour

Spécifier des ensembles dotés de :
• Corps en laiton massif ou en bronze (et non d’unités résidentielles à corps plastique destinées aux applications commerciales)
• Siège et disque de siège remplaçables (permettant une réparation en ligne sans remplacer l’ensemble du corps de vanne)
• Vannes d’isolement à passage intégral intégrées avec robinets d’essai (réduisant la complexité de l’installation)
• Homologation par un tiers selon une norme reconnue : ASSE 1013/1015 (Amérique du Nord), WRAS (Royaume-Uni), EN 1717 (UE) ou équivalent
• Conformité faible en plomb ou sans plomb (NSF/ANSI 372 ou NSF/ANSI 61, annexe G) pour tout contact avec l’eau potable
