지진 안전 및 밸브 배치: 내진 설계 배관 설계와 유연 연결 장치가 기반 시설을 보호하는 이유

지진 활동이 빈번한 지역에서는 건물 설계의 주요 목표가 생명 보호이지만, 기계·전기·배관(MEP) 엔지니어에게는 사업 연속성과 자산 보호도 동등하게 중요하다. 지진 발생 시 지면 진동과 이에 따른 구조물 변위로 인해 강성 배관 시스템이 절단되어 치명적인 침수 사고가 발생할 수 있으며, 이로 인한 재정적 손실은 종종 지진 자체보다 더 크다.

1999년 이래 고성능 밸브 및 연결 부재 분야의 전문 기업인 저장성 신둥 샌러티 웨어 유한공사(Zhejiang Xindong Sanitary Ware Co., Ltd.)는 내진 설계에서 유연성이 탄력성을 확보하는 핵심임을 잘 알고 있다. 본 기사에서는 내진 배관 시스템을 구현하기 위한 기술 전략과 특정 부품 선택이 왜 건물 인프라를 지킬 수 있는지를 설명한다.

배관 시스템의 지진 파손 물리학

지진 때 배관 시스템은 두 가지 이유로 일반적으로 고장납니다.

1. 차차 운동: 건물이 흔들리면, 다른 부분 (단계와 초건축물 같은 것) 이 다른 속도로 다른 방향으로 움직인다. 이 "지진성 관절"을 가로지르는 딱딱 한 파이프 는 엄청난 절단 힘 에 노출 된다.

2. 관속력: 파이프 안의 물의 질량과 지진의 가속도가 결합되어 천장에서 손잡이를 당기고 관절을 찢을 수 있는 동적 부하를 만들어냅니다.
이러한 위험 을 줄이기 위해 현대 건축 규범 (ASCE 7 및 국제 배관법) 은 특정 지진 방어 장치 및 유연 한 부품 을 사용 해야 합니다.

유연 한 연결 장치 의 중요 한 역할

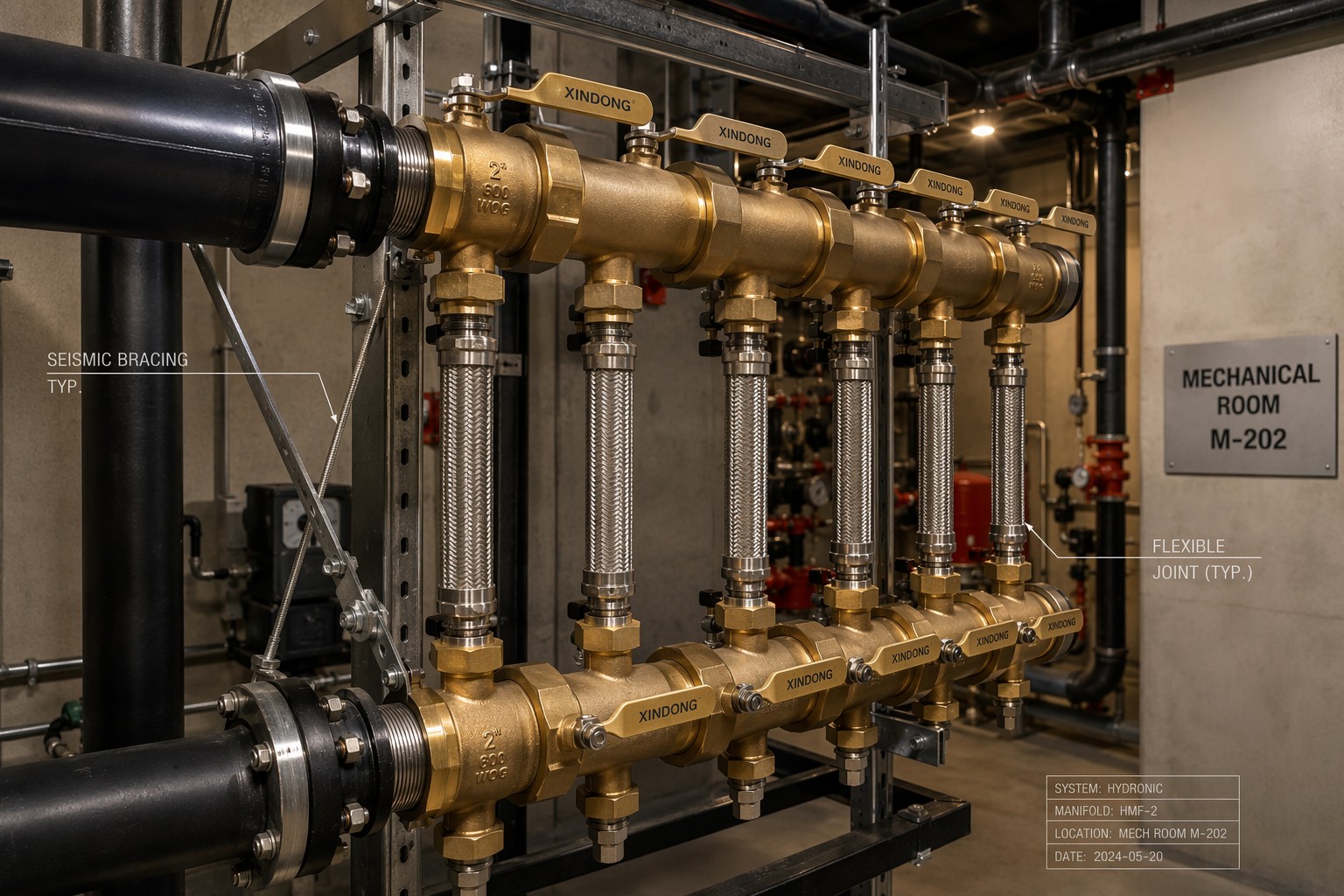

유연 한 연결 장치 는 수관 시스템 의 "충격 흡수 장치"로 작용 합니다. 결정적 인 접점에서 딱딱한 연결을 교체함으로써 밀폐를 손상시키지 않고 다자 축 이동을 허용합니다.

1. 이 은 스테인리스 스틸 연결 장치

물 난방기, 보일러, 상업용 주방 장비와 같은 가전 장치에 연결하려면 엮은 스테인레스 스틸 연결이 필수적입니다. 내부 코어는 압력 등급을 제공하며, 외부 스테인리스 스틸 은 튜브가 확장되는 것을 방지하고 절단에 대한 높은 견고성을 제공합니다.

2. 유연 한 확장 루프

대규모 상업용 파이프링에서 파이프가 건물 확장 관절을 가로질러 가는 곳에 "U" 또는 "V" 모양의 유연한 루프가 설치됩니다. 이 조립체들은 유연한 이 힌 튜브와 팔꿈치를 사용하여 세 개의 평면 (X, Y, Z) 에서의 움직임을 수용합니다.

3. 전환점 유연성

가장 취약한 지역 중 하나는 건물의 주요 물 유통선이 들어오는 곳입니다. 시내의 지하선에서 건물 내부의 상승선으로의 딱딱한 전환은 실패하는 흔한 지점입니다. 이 입구점에 고구심 유연 연결 장치를 설치하는 것은 지진 설계 범주 (SDC) C부터 F까지의 표준 요구 사항입니다.

지진 저항성을 위한 전략적 밸브 배치

배관 파열 사고 발생 시, 건물의 구역을 신속하게 차단할 수 있는 능력이 대규모 침수 피해를 막는 유일한 방법이다.

• 지진 자동 차단 밸브: 가스 시스템에서는 지진 감지 시 자동으로 작동하는 차단 밸브가 표준이다. 급수 시스템의 경우, 건물의 지진 감시 시스템 또는 화재 경보 패널과 연동된 자동 격리 밸브를 전략적으로 설치할 것을 권장한다.
• 접근 용이한 구역별 격리: 각 층과 주요 분기점마다 고품질이며 쉽게 접근 가능한 격리 밸브를 설치해야 한다. 신동( Xindong )의 황동 볼 밸브는 강화된 스템과 고토크 핸들을 채택해 장기간 설치 후에도 기능을 유지하도록 설계되었으며, 비상 상황 시 신뢰성 높은 차단 성능을 제공한다.
• 지진 관절부 밸브: 지진 확장 관절 양측에 차단 밸브를 설치해야 한다. 이를 통해 시설 관리자가 손상 가능성이 가장 높은 특정 구간만 차단하면서 건물 전체의 급수 공급은 계속 유지할 수 있다.

공학적 탄력성: 신동 표준

저장성동 위생설비 유한공사(Zhejiang Xindong Sanitary Ware Co., Ltd.)는 현대 인프라의 엄격한 요구 사항을 충족하는 다양한 밸브 및 커넥터를 생산한다. 당사의 R&D 과정에는 다음이 포함된다:

1. 재료 강도: 극고순도 황동과 스테인리스강을 사용하여 우수한 연성 특성을 확보함으로써, 밸브 본체가 균열 없이 응력을 견딜 수 있도록 한다.
2. 압력 및 피로 테스트: 당사의 유연 커넥터는 고층 상업용 건축물에 대한 요구 사항을 초과하는 수준의 엄격한 압력 테스트를 거친다.
3. 글로벌 시장에 대한 인증: CE, WRAS 및 ACS 인증으로, 우리의 제품은 안전 비중이 높은 설비에서 사용하기 위해 유럽, 호주 및 아메리카 전역의 B2B 사양자에 의해 신뢰됩니다.

결론

배관공사의 지진 안전은 움직임을 관리하는 것입니다. 전환점에 유연한 커넥터를 통합하고 시설 전체에 전략적으로 강력한 격리 밸브를 배치함으로써 MEP 엔지니어들은 딱딱하고 취약한 시스템을 탄력적인 것으로 바꿀 수 있습니다. 지진이 발생했을 때, 이러한 기술적 선택은 작은 서비스 중단과 전체적인 인프라 손실 사이의 차이입니다.
지진 대비 밸브와 연결 장치에 대한 기술 사양은 [신동 위생품]을 참조하십시오. https://www.cn-xindong.com).
