Vgrajenost grelnika vode: združevanje rezervoarjev, brezrezervoarnih in toplotnih črpalk z termostatskimi mešalnimi ventili za varno dobavo

Načrtovanje oskrbe z vročo vodo za gospodinjstva se nahaja med dvema nasprotujočima zahtevama. Voda v rezervoarju mora biti dovolj vroča, da prepreči rast bakterij rodu Legionella – v večini smernic naj bo vsaj 60 °C – hkrati pa jo je treba dovajati do tuša ali umivalnika največ pri 48–49 °C, da se preprečijo opekljine. Termostatski mešalni ventil (TMV) obstaja ravno zato, da razreši to nasprotje; pravilna integracija ventila z vrsto grelnika določa, ali je sistem varnega, učinkovitega in skladen z zakonskimi predpisi.
Za inženirje MEP, instalaterje in upravitelje objektov vprašanje integracije ni »kateri ventil«, temveč »kateri ventil, kje in kakšne dimenzije«. Spodaj je praktični vodnik za tri glavne tehnologije grelnikov.

Kaj TMV dejansko počne

Termostatski mešalni ventil meša vročo in hladno vodo ter ohranja stalno temperaturo izhodne mešanice, pri čemer kompenzira nihanja temperature in tlaka v dovodu. Notranji del je sestavljen iz voska ali elementa z oblikovno spominjajočim se materialom, ki uravnava razmerje med vročo in hladno vodo. Kvalitetni ventili – tisti, ki so certificirani po standardih, kot so TMV2 ali TMV3 v Združeni kraljevini, oziroma ASSE 1017/1016 v Severni Ameriki – imajo na obeh vhodih preverjalne ventile in sita; ventili TMV3 so dodatno zasnovani za uporabo v zdravstvenih ustanovah in v primeru odpovedi hladne vode zagotavljajo varnostno zapiranje v smeri hladne vode.
Zadnja točka je pomembna: pri skladnem termostatskem ventilu izguba hladnega dovoda prisili ventil v zaprto lego, da se prepreči opeklina. Ta varnostna funkcija je razlog, zakaj je treba termostatske ventile posebej določiti, ne pa jih nadomestiti z cenejšim nestrojnimi mešalnimi ventili.

Rezervoarji (shranjevalni) grelniki vode: klasična kombinacija

Sistemi za shranjevanje so najpreprostejša integracija. Ogrevalec shranjuje vodo pri 60–65 °C za nadzor legionel; TMV je nameščen na izhodu ogrevalca ali na mestu uporabe, da zagotovi temperaturo 43–49 °C.

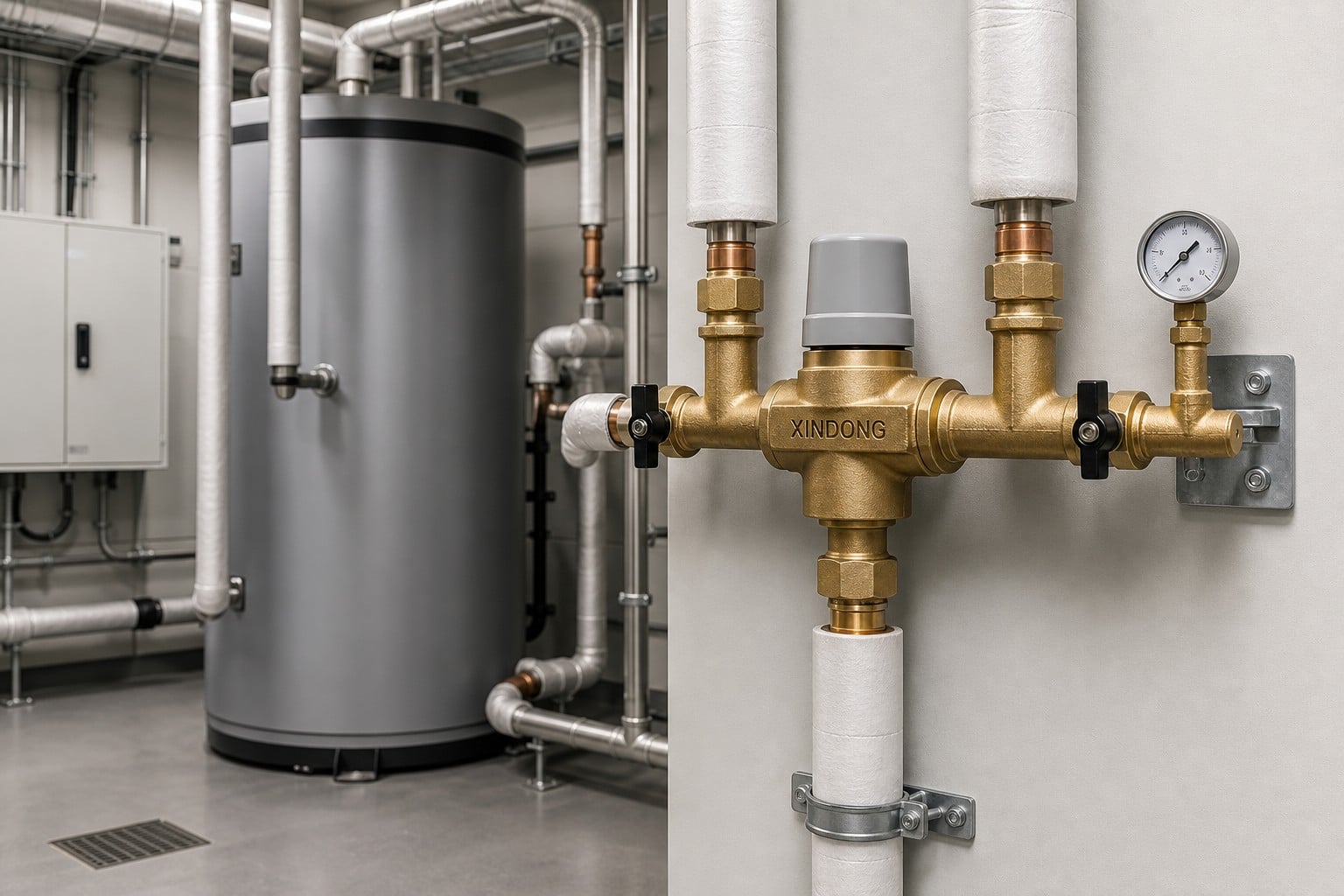

Centralni TMV na izhodu ogrevalca — najpogostejša komercialna razporeditev. En ventil zaščiti celotno distribucijsko omrežje. Namestite ga takoj aglavnje ogrevalca z dostopno servisno spojko in ločilnimi ventili na obeh straneh ter pustite priporočeno dolžino ravnega cevnega odseka na vročem vhodu (običajno 5–10 premerov cevi), da se izognete turbulencam, ki motijo mešanje.
TMV-ji na mestu uporabe — uporabljajo se za tuširanje, bolniške sobe in umivalnike, kjer je potrebna posamezna regulacija temperature ali kjer dolgi distribucijski vodi naredijo centralni ventil nepraktičnega. V hotelih in zdravstvenih ustanovah so pogosti in priporočeni hibridni sistemi (centralno mešanje skupaj z dodatno zaščito s TMV3 na tuših).
Zankasti cirkulacijski sistemi če sistem vključuje povratno cev za tople vode, se povratna cev mora priključiti nazaj na grelec ali na povratni razdelilnik – nikoli prek hladnega vhoda mešalnega termostatskega ventila (TMV). Če cirkulacijska črpalka vrača mešano vodo nazaj v rezervoar, lahko pride do temperaturne stratifikacije in lažnega mešanja. Na obeh priključkih grelnika namestite preverjalne ventile; tam, kjer je treba ohraniti povratne temperature, dodajte ločen cirkulacijski TMV, dimenzioniran za povratni pretok.

Brezrezervoarji (takojšnji) grelniki vode: pretok in razmerje zmanjšanja moči

Brezrezervoarji spremenijo pravila na tri načine:
1. Minimalni aktivacijski pretok . Kondenzacijski brezrezervoarji se vklopijo le nad minimalnim pretokom (pogosto 3–6 L/min). Notranji upor TMV-ja nizvodno lahko zniža mešani odjem pod ta prag, kar povzroči cikliranje gorilnika ali njegovo izklopitve sredinsko med tuširanjem. Dimenzionirajte cevi in TMV z veliko rezervo in preverite, ali je padec tlaka kombinacije v skladu z aktivacijsko krivuljo grelnika.
2. Oznaka pretoka brezrezervoarne grelce so ocenjene glede na dvig temperature pri dani pretokovni hitrosti. TMV mora prenašati celoten izhodni pretok grelca pri najhladnejšem vhodnem pogoju brez prevelikega padca tlaka – premajhen TMV omejuje pretok v tušu in tako neizpolnjuje namena grelca.
3. Upravljanje izhodne temperature sodobne spremenljive brezrezervoarne enote zagotavljajo skoraj konstantno izhodno temperaturo, vendar ne morejo takoj reagirati na spremembe odvzema. TMV, nameščen agresivno nizvodno, absorbira preostali prehitri dvig temperature – varnostni zraček 2–3 °C, ki hkrati preprečuje, da bi nastavitev najvišje temperature grelca dosegla uporabnika.
Praktično pravilo: TMV namestite čim bližje grelcu na strani mešane vode, nikoli med grelcem in njegovim hladnim vhodom ter nikoli na mestu, kjer bi kondenzat ali izpušni plini grelca lahko dosegli teleso ventila.

Toplotne črpalke za ogrevanje vode: nižji izhod, višja stopnja zahtev za združljivost

Toplotne črpalke za ogrevanje vode (HPWH) shranjujejo vodo pri nižjih temperaturah – običajno 50–60 °C, pogosto pa se nastavijo še nižje zaradi učinkovitosti. To ima dve posledici:
• Zmanjšana meja za mešanje . Dostava vode pri 48 °C iz rezervoarja, ki je shranjen pri 50 °C, pusti skoraj nič temperaturne razlike za regulacijo s termičnim mešalnim ventilom (TMV). Ventil se lahko nesprečno odpira in zapira ali ne more vzdrževati stalne temperature med odvzemom. Določite TMV z nizko najnižjo dovoljeno temperaturo vroče vstopne vode (mnogi zahtevajo najnižjo vstopno temperaturo vroče vode 55 °C ali jasno navedejo najmanjšo dovoljeno temperaturno razliko) in ustrezno nastavite ciljno temperaturo shranjevanja toplotne črpalke za vodo (HPWH); večina proizvajalcev objavi »z TMV združljivo« najnižjo temperaturo.
• Kontrola legionel . Učinkovitost shranjevanja pri 45–50 °C je v nasprotju z navodili za nadzor legionel. Standardna praksa je ohraniti obdobje pasteurizacije (npr. tedensko ali v skladu z lokalnimi predpisi), pri katerem se temperatura shranjevanja dvigne na 60 °C ali več; TMV, nameščen agresivno, zagotovi varnost za uporabnike. Preverite, ali je najvišja dovoljena temperatura vroče vstopne vode za TMV višja od temperature pasteurizacije.
Toplotne črpalke običajno delujejo tudi pri nižjih tlakih pretoka; preverite, ali je najnižji delovni tlak TMV (večina zahteva 1–3 bar) zagotovljen tudi ob največjem hkratnem odvzemu, ali pa namestite majhen povečevalni tlak.

Kontrolni seznam za določitev velikosti in izbiro

Določi ventil z integriranimi nepovratnimi ventili in filtrovi (zahtevani so pri shemah TMV2/TMV3) ter zabeleži rezultate preizkusa vgradnje — izhodno temperaturo pri največjem in najmanjšem pretoku ter izklop pri odpovedi hladne vode — v dokumentaciji za predajo.

Povzetek

Vrsta grelnika vode določa osnovo za dimenzioniranje, lokacijo in omejitve izbire termostatskega mešalnega ventila (TMV). Pri sistemi z rezervoarji je ključna pravilna namestitev in higiena zanke; pri brezrezervoarnih sistemih morajo biti zagotovljena združljivost pretoka in aktivacije; pri toplotnih črpalkah pa je potrebno dovolj rezerve za regulacijo pri nizkih temperaturah ter odpornost proti pasviranju. Če te tri stvari pravilno urediš, bo TMV tiho opravljal svojo nalogo desetletja.
Zhejiang Xindong Sanitary Ware Co., Ltd. proizvaja termostatske mešalne ventile iz mesinga in termostatske tuš sisteme, vključno z modeli, ki izpolnjujejo zahteve certifikacije TMV2 in TMV3, z integriranimi preveritvenimi ventili, filtrovi in telesi iz mesinga DZR. Inženirski tim Xindonga podpira stranke OEM pri določanju velikosti ventilov, integracijskih risbah in dokumentaciji za vzpostavitev sistema. Za delovne liste za določanje velikosti in tehnične podatkovne liste izdelkov nas kontaktirajte na [ www.cn-xindong.com ](https://www.cn-xindong.com).
